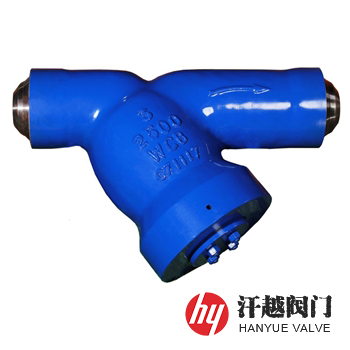

高壓Y型過濾器產品概述
我廠生產的高壓Y型過濾器是石油、石化及相關工業高壓管線輸送系統中不可缺少的管道附件，其一般設置在潤滑油進入設備前，或者流體介質進入泵前，以及氣體介質進入壓縮機前，又或是蒸汽凝結水進入疏水閥前，還有液體或氣體介質流經流量計之前的管道中。當介質流經Y型過濾器時，通過濾網的截留，濾去管道介質中某一粒徑以下的固體雜質，從而達到保護設備和儀表的作用。
高壓Y型過濾器的殼體通常是整體鑄造或鍛造成型，也可采用無縫鋼管焊接而成，其主要的特點是能承受高壓力，它的公稱壓力一般不小于PN100，甚至可達到Class2500，該種過濾器具有結構緊湊，使用方便，過濾能力大，壓力損失小，安全可靠等優點。
高壓Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 殼 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 濾筒濾網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
| 4 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 5 | 排污螺塞 | A182 F304 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 7 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
高壓Y型過濾器技術規范
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體強度試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.0 | 63.0 |
| 密封性試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 46.2 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 過濾精度 | 10目 ~ 500目 | ||||
高壓Y型過濾器主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 公稱通徑 DN | 系列I外形尺寸mm | 系列II外形尺寸mm | ||
| L | H | L | H | |||
| 600 (PN110) | ? | 15 | 175 | — | 175 | — |
| ? | 20 | 206 | — | 206 | — | |
| 1 | 25 | 213 | 110 | 213 | 110 | |
| 1 ? | 32 | 232 | 115 | 232 | 115 | |
| 1 ? | 40 | 252 | 125 | 252 | 125 | |
| 2 | 50 | 278 | 130 | 278 | 130 | |
| 2 ? | 65 | 335 | 160 | 335 | 160 | |
| 3 | 80 | 370 | 260 | 370 | 260 | |
| 4 | 100 | 465 | 270 | 466 | 270 | |
| 5 | 125 | 400 | 288 | 400 | 288 | |
| 6 | 150 | 530 | — | 530 | — | |
| 8 | 200 | 580 | 395 | 580 | 395 | |
| 10 | 250 | 680 | — | 680 | — | |
| 12 | 300 | 800 | — | 800 | — | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||
高壓Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，法蘭標準、法蘭密封面等，我公司高壓Y型過濾器可按客戶需求承接定制。
