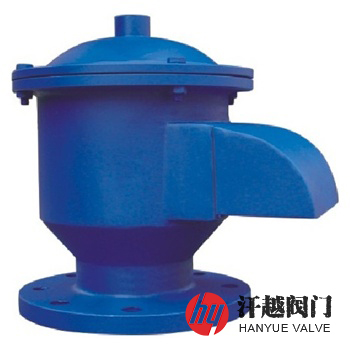

GFQ全天候呼吸閥產品概述
GFQ全天候呼吸閥是一種適用于原油、汽油、煤油及其他輕質油品儲罐上安裝的儲罐呼吸閥，其是利用閥盤的重量，來控制罐內的呼氣壓力和吸入的真空度，當罐內氣體的壓力超過油罐的允許壓力值時，壓力閥即被頂開，混合油氣從罐內逸出(呼出)，使罐內的壓力不再增高；當罐內氣體的真空度超過油罐的允許真空度時，真空閥即被頂開，吸入空氣(吸入)維持油罐壓力平衡，壓力在一定范圍內，油罐不呼吸，所以呼吸閥在一定程度上減少了油品的蒸發(fā)損耗。該閥無需外加任何裝置，可室內、戶外安裝，一年四季均可安全使用，可與阻火器配套使用。本產品能在-35℃-60℃的溫度環(huán)境中正常工作，主要安裝在常壓(包括微內壓)石油儲罐頂部。
GFQ全天候呼吸閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 罩 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 導 桿 | 304 | 304 | 304L | 316 | 316L |
5 | 閥 座 | 304 | 304 | 304L | 316 | 316L |
6 | 閥 盤 | 304 | 304 | 304L | 316 | 316L |
7 | 密 封 件 | PTFE | PTFE | PTFE | PTFE | PTFE |
8 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
GFQ全天候呼吸閥性能規(guī)范
呼吸閥開啟壓力等級代號 | A | B | C | D | E |
呼吸閥開啟壓力ps(Pa) | +355，-295 | +665，-295 | +980，-295 | +1375，-295 | +1765，-295 |
設計制造 | SY/T 0511.1-2010 石油儲罐附件 第1部分：呼吸閥 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | SY/T 0511.1-2010 石油儲罐附件 第1部分：呼吸閥 | ||||
操作溫度 | -30℃ ~ 60℃ | ||||
GFQ全天候呼吸閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||||
L | H | D | D1 | D2 | C-f | n-d | ||
0.6 | 50 | 160 | 255 | 140 | 110 | 90 | 14-2 | 4-?14 |
80 | 213 | 260 | 190 | 150 | 128 | 16-2 | 4-?18 | |
100 | 265 | 290 | 210 | 170 | 148 | 16-2 | 4-?18 | |
150 | 305 | 330 | 265 | 225 | 202 | 18-2 | 8-?18 | |
200 | 355 | 350 | 320 | 280 | 258 | 20-2 | 8-?18 | |
250 | 420 | 400 | 375 | 335 | 312 | 22-2 | 12-?18 | |
注：以上為HG/T 20592-2009標準PN6整體鋼制管法蘭尺寸。 | ||||||||

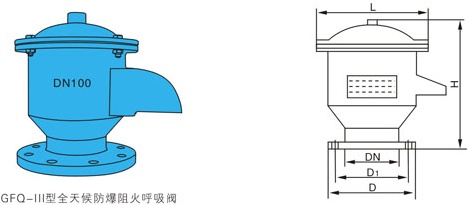

GFQ全天候呼吸閥結構圖
如果你需訂購我廠呼吸閥產品，咨詢時煩請說明公稱通徑、公稱壓力、開啟壓力、通氣量、閥體和內件材質、使用介質、工作溫度及法蘭執(zhí)行標準等，本產品可按用戶需求定做。
