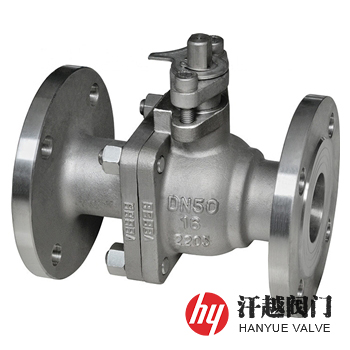

雙相鋼球閥產品簡介
雙相鋼球閥的是一種閥體和內件由2205或2507及A995 Gr.4A、5A等材質鑄造或鍛造而成的海水用球閥，其具有較強的抗酸和氯離子腐蝕的能力及高的機械強度，所以該閥特適合應用于海水淡化、煙氣凈化、石油和石化、紙漿和造紙及相關工業領域。本產品可設計成防靜電和耐火結構，以保障閥體、球體和閥桿之間能導電以及在軟密封被燒壞時仍能保持相應要求密封性能。
雙相鋼球閥所使用的材料集高強度普通奧氏體不銹鋼的基本韌性和鐵素體鋼的高耐蝕性為一體，可以在海水、鹽水等腐蝕環境中工作，其有浮動球和固定球兩種結構型式，其中浮動式的球體是不帶有固定軸的，在介質壓力作用下，能產生相應的位移并緊壓在出口端的密封面上，保障出料口密封。本產品可采用手動、蝸桿傳動、氣動、電動、液動、電液聯動或其他驅動方式。
雙相鋼球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 左 閥 體 | SAF 2205 | SAF 2507 | A995 Gr.1B | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 2 | 閥 體 | SAF 2205 | SAF 2507 | A995 Gr.1B | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、雙相不銹鋼+硬化處理 | |||||
| 4 | 球 體 | 2205 | 2507 | S32550 | S31803 | S32750 | S32760 |
| 5 | 閥 桿 | 2205 | 2507 | S32550 | S31803 | S32750 | S32760 |
| 6 | 填 料 | GRAPHITE、RPTFE、PTFE、TEFLON、PPL | |||||
| 7 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
雙相鋼球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 |
| 液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 |
| 氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、API 6D、ASME B16.34 | |||||
| 結構長度 | GB/T 12221、API 6D、ASME B16.10 | |||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | |||||
雙相鋼球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

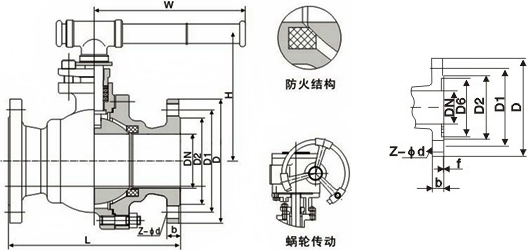

雙相鋼球閥結構圖
如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請?zhí)峁┕Q尺寸、公稱壓力、閥體和內件材料、端部連接型式等，本產品根據不同工況需求有軟密封和金屬硬密封兩種形式可供選擇。
